Waarom proportionele kleppen storingen vaak verkeerd worden beoordeeld
Proportionele kleppen storing ontstaat in de praktijk zelden door slechts één defect component.
In werkelijkheid ontstaat instabiel gedrag binnen proportionele hydraulische systemen meestal door een combinatie van factoren binnen het totale regelsysteem.
Daarbij spelen niet alleen hydraulische componenten een rol, maar ook:
- Elektrische voeding
- Voedingsstabiliteit
- Versterkerkaarten
- Elektrische aansturing
- Reinheid van de olie
- Lakvorming (varnish)
- Temperatuurgedrag
- Belastingswisselingen
- Sensoriek en terugkoppelingen
Juist de samenhang tussen deze factoren bepaalt of een proportioneel systeem stabiel functioneert.
Dit kennisartikel is bedoeld voor technisch verantwoordelijken die systeembeheersing belangrijker vinden dan symptoombestrijding.
Wat doet een proportionele klep?
Veelvoorkomende oorzaken van proportionele kleppen storing
- vervuiling
- voeding
- terugkoppelingen
- versterkerkaarten
- lakvorming
- temperatuur
- Y-sturing
- sensoren
Proportionele aansturing: spanning of stroom
Proportionele kleppen kunnen afhankelijk van ontwerp en toepassing worden aangestuurd op basis van:
- Spanningssignalen (Volt)
- Stroomsignalen (mA / Ampère)
Veelvoorkomende signalen zijn bijvoorbeeld:
- 0–10 V
- ±10 V
- 4–20 mA
Bij spanningsaansturing hebben kabelweerstand, storingsinvloeden en spanningsverlies vaak meer directe invloed op het regelsignaal.
Bij stroomgestuurde systemen blijft de regeling doorgaans stabieler over langere afstanden en is het systeem minder gevoelig voor spanningsverlies.
Juist daarom is het belangrijk om tijdens troubleshooting niet alleen naar hydrauliek te kijken, maar ook naar:
- Werkelijke stuurspanning
- Stuurstroom
- Signaalstabiliteit
- Kabelverbindingen
- Afscherming
- Voedingskwaliteit
Een proportionele klep kan technisch volledig in orde zijn terwijl het ingangssignaal instabiel blijkt.
Het systeem is groter dan alleen de klep
Een veelgemaakte fout tijdens troubleshooting is het beoordelen van uitsluitend de proportionele klep zelf.
Een proportioneel hydraulisch systeem bestaat echter uit meerdere onderdelen die elkaar continu beïnvloeden:
- Hydraulische klep

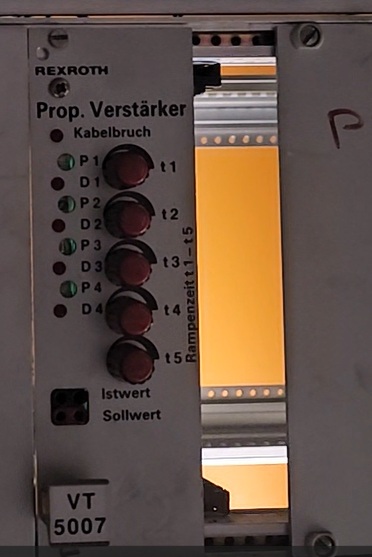

- Versterkerkaart
- Elektrische voeding
- Voedingsspanning
- Stuurstroom
- Drukregeling
- Sensoren
- PLC-aansturing
- Terugkoppelingssignalen
Wanneer één van deze onderdelen afwijkend gedrag vertoont, kan het complete systeem instabiel reageren terwijl de proportionele klep technisch nog in orde is.
Het belang van een stabiele voeding
Binnen proportionele hydraulische systemen is een stabiele elektrische voeding essentieel.
Zelfs kleine spanningsafwijkingen kunnen invloed hebben op:
- Versterkerkaarten
- Stuurstromen
- Kleprespons
- Positieregeling
- Reactiesnelheid van de regeling
Wanneer voedingen instabiel worden door veroudering, temperatuurbelasting of elektrische vervuiling, ontstaan vaak storingen die moeilijk reproduceerbaar zijn.
Typische symptomen zijn:
- Wegvallende bewegingen
- Schokkerige regeling
- Wisselende snelheid
- Intermitterende storingen
- Onverklaarbaar afwijkend gedrag onder belasting
Juist omdat de storing elektrisch van aard kan zijn, wordt deze regelmatig ten onrechte als hydraulisch probleem beoordeeld.

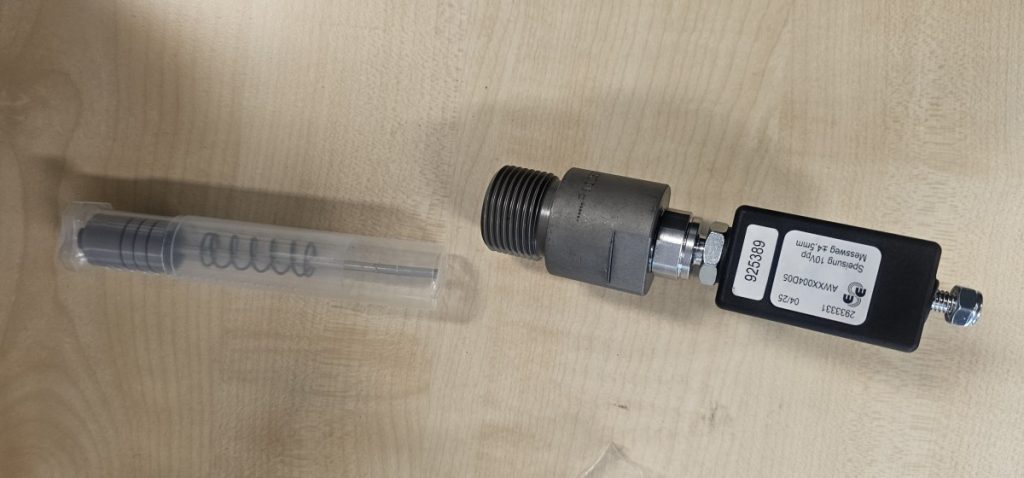

Het belang van terugkoppelingen
Binnen proportionele systemen zijn terugkoppelingen essentieel voor stabiele regeling.
Deze terugkoppelingen geven het regelsysteem informatie over de werkelijke positie of toestand van de installatie.
Veelvoorkomende terugkoppelingen zijn:
- Klepstandterugmeldingen
- Wegmeetsystemen / lineaire meetlinialen
- Proximity-sensoren (proxen)
- Druktransmitters
- Positieopnemers
- Encoders
Wanneer terugkoppelingen vervuild raken, verlopen, beschadigd zijn of instabiele signalen geven, ontstaat foutieve informatie richting de regeling.
Het systeem blijft dan corrigeren op basis van verkeerde meetwaarden.
Hierdoor kunnen onder andere ontstaan:
- Schokkerige bewegingen
- Pendelen
- Onstabiele snelheid
- Wegvallende positiecontrole
- Vertragingen in reactie
- Onverklaarbare correctiebewegingen
De storing lijkt dan hydraulisch, terwijl de oorzaak zich gedeeltelijk binnen de terugkoppeling of voeding bevindt.
Symptomen van proportionele kleppen storing
Veelvoorkomende praktijkklachten zijn:
- Cilinders die blijven hangen
- Schokkende bewegingen
- Wisselende snelheid
- Drukinstabiliteit
- Afwijkend gedrag na stilstand
- Beweging die alleen onder belasting afwijkt
- Thermische uitschakelingen
- Intermitterende storingen zonder foutmelding
Juist intermitterende storingen zijn vaak moeilijk reproduceerbaar tijdens handmatige tests.
Lakvorming en vervuiling binnen proportionele systemen
Binnen oudere hydraulische installaties vormt lakvorming één van de grootste risico’s voor proportionele systemen.
Lakvorming hydraulisch systeem veroorzaakt onder andere:
- Kleefgedrag van schuiven
- Vertraagde kleprespons
- Openstaande terugslagkleppen
- Blijvende drukopbouw
- Onstabiele regeling
- Thermische belasting
- Instabiel gedrag na stilstand
Omdat proportionele kleppen zeer kleine regelpassages bevatten, reageren deze systemen extreem gevoelig op vervuiling.
Zelfs beperkte vervuiling kan de regelkwaliteit beïnvloeden.
Reinheid en ISO 4406
Proportionele hydraulische systemen vereisen hoge reinheidsklassen.
Wanneer filters hydraulische installaties de vereiste ISO 4406-klasse niet handhaven, neemt de kans op proportionele kleppen storing aanzienlijk toe.
Zelfs kleine deeltjes kunnen:
- Regelopeningen beïnvloeden
- Schuifgeleidingen verstoren
- Sensoren vervuilen
- Drukregeling instabiel maken
- Slijtage versnellen
Trendanalyses van reinheidswaarden zijn daarom belangrijker dan een enkele momentmeting.
Waarom storingen vaak terugkeren
Veel proportionele storingen worden tijdelijk opgelost door:
- Componenten te vervangen
- Instellingen aan te passen
- Drukwaarden te corrigeren
Wanneer de onderliggende systeemconditie niet verandert, keert de storing meestal terug.
Juist daarom moet troubleshooting starten bij:
- Meten
- Registreren
- Begrijpen van oorzaak-gevolgrelaties
Niet bij willekeurig vervangen.
Meten onder reële belasting
Een proportioneel systeem kan tijdens handmatige tests volledig correct functioneren.
Bij handmatige test het correct werkt dan weet je wel of het hydraulisch is of elektrisch.
Onder productiebelasting ontstaan echter andere omstandigheden:
- Hogere debieten
- Temperatuurinvloeden
- Dynamische belastingen
- Snellere regelcorrecties
- Variërende terugkoppelingssignalen
- Spanningsschommelingen binnen voedingen
Daarom is continue meting onder werkelijke belasting vaak noodzakelijk.
Bij voorkeur worden geregistreerd:
- Stuurstromen
- Voedingsspanningen
- Werkelijke Volt- en mA-signalen
- Drukverlopen
- Temperatuurgedrag
- Reactietijden
- Positieterugkoppelingen
Pas dan ontstaat een betrouwbaar beeld van het werkelijke systeemgedrag.
Wat deze kenniscase aantoont
Proportionele kleppen storing is zelden uitsluitend een hydraulisch probleem.
Instabiliteit ontstaat meestal door samenhang tussen:
- Reinheid
- Elektrische voeding
- Spannings- of stroomsignalen
- Versterkerkaarten
- Terugkoppelingen
- Temperatuur
- Lakvorming
- Belastingsgedrag
- Regelsysteemdynamiek
Een proportionele klep is daarbij vaak niet de oorzaak, maar het onderdeel waarin systeemproblemen zichtbaar worden.
Conclusie
Proportionele hydraulische systemen functioneren alleen stabiel wanneer hydrauliek, elektrische voeding, aansturing, terugkoppelingen en reinheid gezamenlijk beheerst worden.
Een instabiele proportionele regeling betekent daarom niet automatisch dat de klep defect is.
Vaak laat het systeem slechts zien dat één of meerdere randvoorwaarden buiten beheersbare marges opereren.
Betrouwbare troubleshooting begint daarom niet bij vervangen.
Maar bij het begrijpen van het totale systeemgedrag.
Eerst begrijpen.
Dan corrigeren.
Technische beoordeling proportionele kleppen storing
Heeft uw installatie last van:
- instabiele regeling
- schokkerige bewegingen
- terugkerende proportionele storingen
- onverklaarbare positioneringsproblemen
Dan is de oorzaak vaak complexer dan alleen de proportionele klep zelf.
Hydraucom ondersteunt bij:
- systeemanalyse
- metingen onder belasting
- diagnose van proportionele systemen
- reinheidsanalyse
- structurele troubleshooting van hydraulische installaties
